一、双流网络

论文：《Two-Stream Convolutional Networks for Action Recognition in Videos》（用于动作识别的双流卷积神经网络）

1.1、前言

1.1.1、为什么要做视频？

• 视频包含更多信息：比如时序信息、声音&图像等多模态信息，而且是连续信息而非静止的图像。

• 论文引言提到，视频天生能提供一个很好的数据增强，因为同一个物体在视频中会经历各种形变、光照变换、遮挡等等，非常丰富而又自然，远比生硬的去做数据增强好得多

• 视频处理是未来突破的方向：目前计算机视觉领域，很多研究热衷于在ImageNet等几个榜单刷分，往往训练了很大的模型，使用很多的策略，也只能提高一点点，类似深度学习出现以前，CV领域中机器学习的现状，已经达到了一个瓶颈期。要想突破必须有新的网络结构，指标之一就是要能很好地处理视频数据。

1.1.2、为什么识别动作

• 包含人类动作的视频更容易收集，直到现在，大部分的视频分类还是做动作识别

• 动作识别非常实际意义，对VR、视频检索等等很多工作都有帮助

1.1.3、双流网络：视频领域开山之作

1.2、网络结构

💡

空间流和时间流网络结构几乎是一样的，唯一区别就是输入不一样。前者输入的是静止的视频帧，输入channel=3；后者输入是L张光流图的叠加，输入channnel=2×L（前向传播为L；后向传播为L；一般取L=10）。因为时间流网络输入通道是2L，所以没法用一般的CNN预训练模型。

1.2.1、数据流

• Spatio Stream Convet：空间流卷积网络，输入是单个帧画面（静态图片），主要学习场景信息。因为是处理静态图片，所以可以使用预训练的模型来做，更容易优化。最后根据网络输出的特征得出一个logist（假设模型是在UCF-101数据集上做测试，数据集共101个类，logist是softmax之后的类别概率，那么空间流网络的输出就是一个1×101维的向量）。

• temporal stream convet：时间流卷积网络（光流网络），输入是光流图像，通过多帧画面的光流位移来获取画面中物体的运动信息，最后也根据网络输出的特征得出一个logist。
• 光流输入显式地描述了视频帧之间的运动，而不用CNN本身去学动作信息，大大简化了学习过程。加入时间流卷积网络之后，模型精度大大提升。

• 融合有两种方式：
• late fusion融合：两个logist加权平均得到最终分类结果（比如两个softmax向量取平均，再做一个argmax操作）。
💡
late fusion就是指在网络输出层面做融合（这里是logits层面），另外还有early fusion，就是在网络中间层特征上做融合。
• 将softmax分数作为特征再训练一个SVM分类器。

1.3、光流(Optical flow)

1.3.1、什么是光流

optical flow简单说就是每个物体的运动轨迹，运动越明显的区域亮度越高。比如下图左侧由两张图片组成，背景不变，只有人的运动状态变了；右图背景运动状态不变，所以是黑色的，只有图中的人处于运动中，是亮色的。通过提取光流，可以去掉背景噪声、人物穿着性别等和运动无关的特征都忽略掉，所以最后提取的特征能很好的描述运动信息，也变相的相当于视频里的时序信息的特征表示。

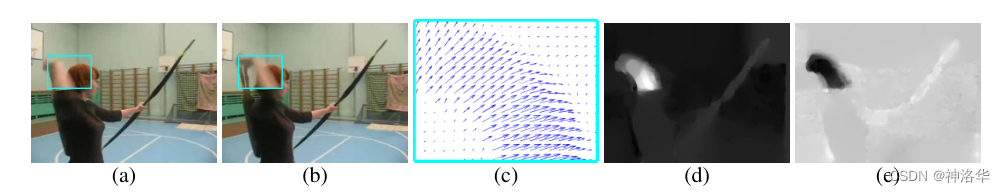

• a、b：前后两帧图片，维度为240×320×3（UCF-101数据集视频帧的大小）

• c：光流dt的可视化显示，射箭动作是超右上走的，维度是240×320×2。
• 因为图片上每个点都可能运动，所以每个像素点都有对应的光流值，所以论文中一直称之为密集光流（dense optical flow）。最终光流图和原图大小一致。
• 每两张图得到一个光流，如果视频一共抽取L帧，那么光流就是L-1帧。这些光流一起输入光流网络

• d、e分别是水平位移dtx和垂直位移dty

1.3.2、如何利用光流

• 简单叠加：网络输入是图中每个点多次光流的叠加，比如网络每次都取处的光流。这种方式简单直接，但是应该没有充分利用光流信息。

• 按轨迹叠加：每一帧都根据光流轨迹，更新光流点的位置，比如网络按照、、这些位置依次提取光流。这种方式听起来合理很多，充分利用了光流信息。

• 每次叠加都是先叠加水平位移，再叠加垂直位移，所以是 ，即光流网络输入维度224×224×2L。

1.3.3、双向光流（Bi-directional optical flow）

1.3.4、光流的局限性及和对应的预处理（抽取）方式

1. 光流抽取非常耗时（单张0.06秒）
计算光流的算法来自《 High accuracy optical flow estimation based on a theory for warping》这篇论文，使用的是其GPU实现，计算一帧光流需要约0.06秒，所以抽取光流是非常耗时的。

比如对于UCF-101数据集，有约1万视频，每个视频约10秒，每秒30fps（30帧），一共约300万帧。每两帧抽一张光流图，总共耗时约50h。如果是Sports-1M这种更大的数据集（100万视频，视频时长长达几分钟），抽取光流就要成千上万个小时了，这样即使是8卡GPU也要抽取一个多月。

2. 光流的密集表示导致其存储困难，无法训练
图片上每个点都有光流值，也就是一个密集的表示。要把这个密集的表示存下来，所耗费的空间会非常大。对于UCF-101这个小的数据集来说，存下所有的光流也需要1.5T的空间，如果是Sports-1M数据集，至少也得是PB级了。即使有这么大的硬盘存储，IO速度也提不起来，还是没法训练。

3. 光流预处理为JPEG图
论文在中，作者将光流的密集表示（dense）转为稀疏表示（sparse）以减少光流存储空间，具体来说就是做类似RGB图像的压缩。将光流值全部rescaled到[0,255]的整数，存成JPEG图片。这样每张光流图就十几kb，存储空间大大减小（UCF-101 dataset from 1.5TB to 27GB）。

1.4、实验

1.4.1、网络结构的消融试验

• a：空间流网络：使用预训练模型效果更好
• From scratch：不使用预训练模型而是从头训练，效果很差。
• Pre-trained + fine-tuning：整个网络做微调。因为数据集太小，整个网络微调作者担心过拟合，所以试验了dropout ratio=0.9，此时效果最好。后续工作因为训练的数据集更大，所以这种全部网络微调的方式效果更好。
• Pre-trained + last layer：只微调最后一层，就不用太担心过拟合，所以dropout ratio=0.5最优。

• b：时间流网络：简单的叠加光流效果更好，双向光流略微提高性能。
• Single-frame optical flow：网络输入是单张光流图
• Optical flow stacking、Trajectory stackin：前者表示简单的叠加光流，效果更好；后者表示按轨迹叠加光流。

二、I3D（双流网络的3D实现）

2.1、前言

1. 提出了一个新的模型I3D，即Inflated 3D ConvNet。
Inflated是扩大膨胀的意思，这里是指把一个2D模型扩张到一个3D模型（比如直接将ResNet的卷积核从二维替换为三维，池化也使用3D池化等等）。这样做有几个优点：
• 不用再费尽心思的设计一个针对视频理解的网络了，否则从头设计3D网络，还得考虑各种网络结构，方方面面。
• 可以沿用CV领域的2D网络，比如ResNet、VGG等等，这些模型都是经过多年优化的。
• 可以使用2D预训练网络进行3D网络的初始化，所以模型可以做的很深，也不需要太多的视频数据进行训练
💡
之前的3D网络参数量太大，也没有合适的视频数据集去预训练，所以之前的3D网络都不能太深（比如C3D模型，其网络只有8层），效果也不如双流网络。

2. 提出了一个新的视频分类数据集Kinetics ，其优点是：
• 类别均衡、规模合适：Kinetics一开始只有400类所以也叫Kinetics 400，每个类别都超过400个clips（10s左右的视频段落一般叫video clip）。后续又推出了Kinetics 600、Kinetics 700；其视频数量分别有30万、50万、60万。
• 多样性好：每段视频都来自独一无二的YouTube视频。有些视频数据集的视频，都是一个长视频中截取的，比如UCF101。
• 标注精准：每个clips都是视频中精准抽出10s左右的段落，所以整个数据集都标注的非常精准。
• 难度适中：如果数据集的视频都过于难或者过于简单，就失去其意义了，也没人会用。

2.2、视频处理模型对比

• CNN+LSTM：即CNN抽取关键帧特征，LSTM进行时序建模。具体来说，就是先抽取视频中的关键帧得到K张图，然后将这K张图输入CNN网络得到图片特征。再将这些特征全部输入LSTM网络，进行各个时间戳上图片特征的融合，得到整个视频的融合特征。最后将LSTM最终时刻的特征接一个FC层得到分类结果。

• 3D Conv：将视频帧（分割好的一个个的视频段，每段含有K张图片）直接输入3D 的CNN网络进行时空学习。 此时卷积核必须是3维的（比如每个卷积核都是3×3×3，加入了时间维度），网络不光学习空间信息，还需要学习时序信息（运动信息）。最后3D Conv输出的特征也是接一个全连接层得到分类结果。因为多了一个维度，模型的参数量很大，不太好训练，而且效果也不好。

• Two stream（late fusion）：双流网络整体还是2D网络结构，但额外引入一个时间流网络。通过巧妙的利用光流来提供的物体运动信息，而不用神经网络自己去隐式地学习运动特征，大大提高了模型的性能。。

• Two stream 3D ConvNet：I3D是3D网络和双流网络的结合。因为单纯的使用3D网络，模型效果还是不好，加上光流之后，可以大大提高模型性能。所以可以说I3D=Two stream+3D Conv。另外两个分支网络都已经是3D网络了，也就不需要另外加一个3D网络进行融合，直接加权平均得到最终的结果就行。

2.3、I3D网络结构

2.3.1、Inflated：2D网络扩张为3D网络

将空间、光流数据输入到3D CNN网络，最后将2个分支的输出进行加权平均。3D CNN网络结构采用nception-V1结构，详细信息如中间图片左右；其中Inception Module模块如右图所示。

2.3.2、Bootstrapping：预训练的2D模型初始化3D网络，及代码实现

比如2D网络输出设为 ，3D网络输出为 。然后将3D网络的所有 2D filters权重除以，那么就等于 ，和2D网络输出结果一致。

2.3.3、I3D网络结构

2.3.4、几种模型结结构对比

• ConvNet+LSTM：输入是25帧视频帧。作者每1秒取5帧，25帧就是一共5s（fps=25）。

• 3D-ConvNet ：输入是16帧，fps=25，所以一共0.64s（输入是连续帧）。

• Two-Stream：任选一帧，然后取剩下的10帧共11帧，计算出10张光流。整个时间跨度是11帧，约0.4s。

• 测试时，Kinetics 400 数据集每个视频都是10s左右。为了保证公平，使用整个视频来做测试，即测试的视频时长都是10s左右。

2.4、实验

1. 对比其他视频处理模型，I3D效果最好。 下图也可以看到，不论时间流效果比空间流好还是坏，二者结合之后，模型性能都大幅提升，说明光流对2D、3D视频处理网络都非常有帮助

2. 只使用Kinetics 400 数据集进行预训练，而不用ImageNet，效果也很好 黑体是top-1精度，括号内为top-5精度

3. 对比各种视频处理模型，I3D效果最好
• 中间蓝色框是之前的3D网络模型效果，可见都比较差。可以说I3D之前的3D视频处理网络都不流行，被光流网络和传统手工特征碾压。
• 下面的I3D模型，对比了单独的空间流I3D和单独的时间流网络I3D、完整的I3D；以及这三种模型只在Kinetics 400 数据集上进行预训练的效果。后面三个模型的效果也不差，说明只用视频数据集进行预训练效果就已经很好了。
• 后续的这种扩展3D模型，可以不再需要使用ImageNet上预训练的模型，直接从头训练就可以了。

4. Kinetics 400 数据集的迁移效果非常好，证明视频领域，使用预训练模型进行微调的方式效果也是非常好的。



• Original：只在 UCF-101 o或HMDB-51上进行训练，然后测试
• Fixed ：在Kinetics 400 上预训练模型，测试时其它层冻住，只训练最后的全连接层
• Full-FT ：在Kinetics 400 上预训练模型，测试时整个网络进行微调

2.5、总结

• 如果没有好的训练数据，可以使用ImageNet上预训练的模型按本文的方式扩张到3D网络，这样不用设计3D网络结构，而且使用了预训练模型的参数进行初始化，效果一般都很好（Inflating+Bootstrapping）；

• 如果你想从头设计一个3D网络，那么可以使用Kinetics 400 数据集进行预训练，是一个不错的选择（不需要依赖于ImageNet预训练的模型参数）。
